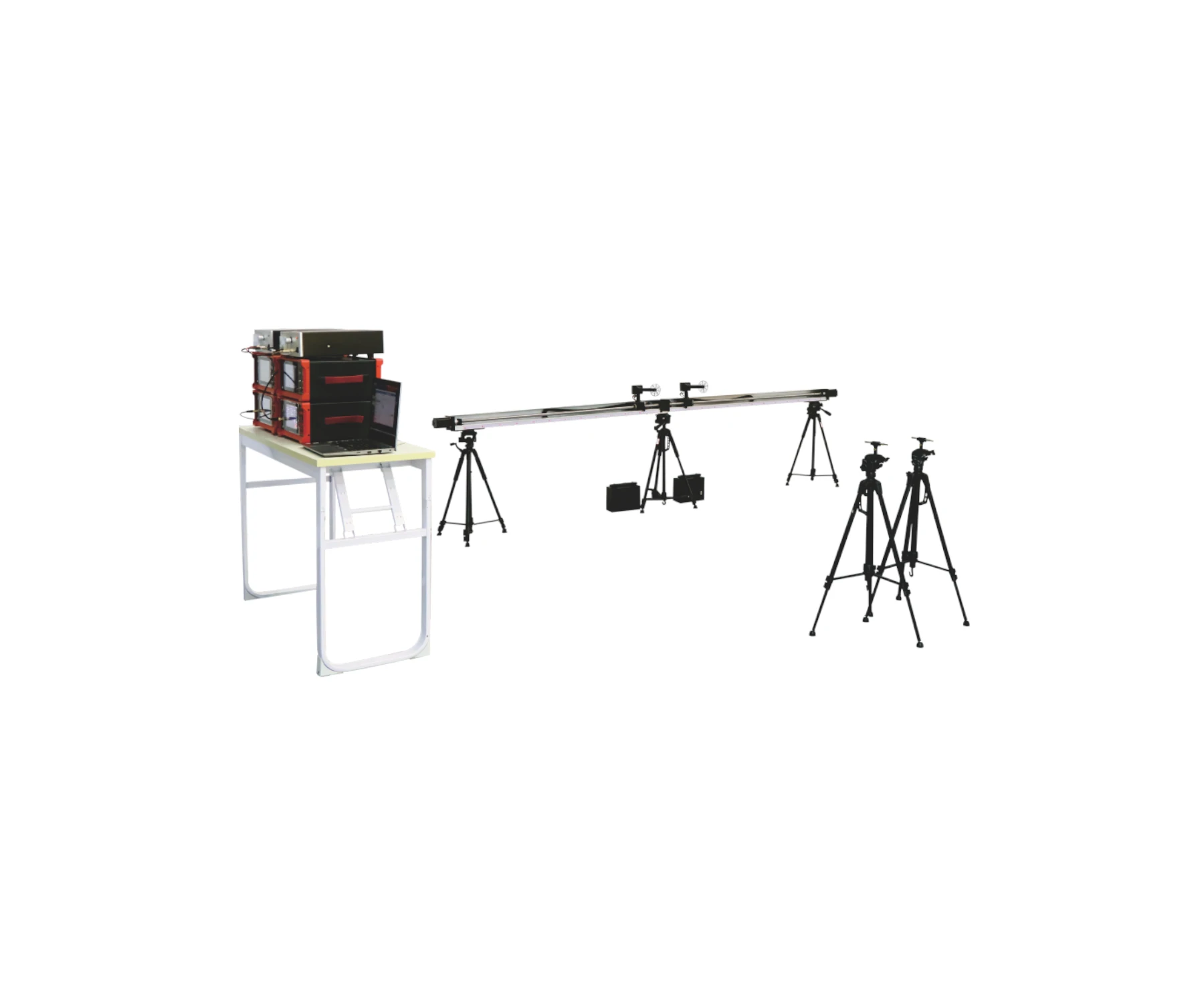

AWA1504型空气超声成像仪校准系统
AWA1504型空气超声成像仪校准系统是一种高频成像设备的校准系统，可对空气超声成像仪进行校准、检测。仪器配备多个声源，基本配置可以输出39 kHz~41 kHz信号,满足常规测试需求。可选配800 Hz-20 kHz、24 kHz-26 kHz、30 kHz-33 kHz、40 kHz~80 kHz声源，可以适应大部分测试要求。测试轨道单轨可移动距离0~1100 mm,双轨最大间距2400 mm,可满足横向空间分辨力测试。
主要性能参数 功能选配及应用
主要性能参数
预热时间
5 min
输入电压范围
0~10 V
阻抗
2 kΩ@40 kHz
输出稳定性
优于土0.2 dB(典型40 kHz)
总失真
<3%
频率范围
39 kHz~41 kHz
最大输出声压级
95 dB@40 kHz
质量
40 kHz声源约0.27 kg，控制模块单个约2.4 kg
尺寸
长约285 cm，高约79 cm(高度59 cm~167 cm可调)
※具体性能指标以产品使用说明书为准
功能选配及应用
AWA8735型延伸电缆(DB9F/DB9F，长度定制)
6 整机必配
AWA8740型延伸电缆(BNC/BNC，长度定制)
2 整机必配
40 kHz定频声源
2 整机必配
精密直线型步进导轨
2 整机必配
AWA5871型功率放大器
2 整机必配
AWA6021A型声校准器
1 整机必配
AWA1652型信号发生器
2 整机必配
AWA5812A型测量放大器
2 整机必配
AWA14614E型前置放大器
2 整机必配
AWA14431型传声器
2 整机必配
AWA8598型导轨驱动器
2 整机必配
空气超声成像仪校准系统软件
1 整机必配
800 Hz-20 kHz低音声源
2 选配
25 kHz定频声源
2 选配
31.5 kHz定频声源
2 选配
40 kHz-80 kHz高音声源
2 选配
