杭州爱华仪器有限公司最新研发的AWA1652型信号发生器（外形见图1）具有以下特点：

①功能多：能产生正弦信号、猝发音、白噪声及窄带白噪声、粉红噪声及窄带粉红噪声、扫频正弦波、扫幅正弦波、锯齿波等信号；

②频率范围宽：正弦信号频率范围：0.05 Hz～1 MHz，覆盖次声、音频、超声、水声的频率范围；

③自带精密衰减器：程控，衰减幅度0 dB～100 dB，最小分档0.01 dB，衰减 1 dB误差优于±0.05 dB，衰减 60 dB 误差优于±0.10 dB，全量程衰减误差优于±0.20 dB；

④低失真：10 Hz～40 kHz典型值不大于0.01 %；

⑤输出电压范围宽：0.01 mV~20 V；

⑥串口通信：连接到PC实现程控；

⑦满足JJG 188—2017声级计、JJG 778—2019噪声统计分析仪、JJG 1178—2021人体振动计、JJG 921—2021环境振动分析仪、JJG 676—2019测振仪、JJG 449—2014倍频程和分数倍频程滤波器等检定规程中对信号发生器的性能要求。

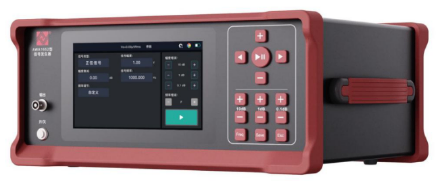

图1  AWA1652型信号发生器外形图

除了以上特点外，还藏有一般信号发生器不会有的灵巧密码，就是能快捷方便输出准确的测试频率。

在声级计的频率计权特性和滤波器相对衰减往往是用标称频率规定的，这是为了便于记忆。由于声级计频率计权相对比较平坦，虽然频率计权特性是按准确频率计算的，但是使用标称频率带来的误差可以忽略，为了方便起见，声级计标准、型式评价试验和检定规程都是按标称频率规定。而在滤波器衰减特性测量中，由于滤波器相对衰减都是依据准确频率设计计算出来的，而且滤波器衰减特性比较陡峭，如果用标称频率测试可能会造成较大额外误差，必须使用准确频率进行测量才能获得正确的测量结果。

那么标称频率和准确频率有什么差异呢？例如标称频率是200 Hz、250 Hz、315 Hz，准确频率是199.53 Hz、251.19 Hz、316.23 Hz（准确到五位有效数字）等等。在声频范围内倍频程和三分之一倍频程滤波器的标称中心频率和准确中心频率见附表1。

1）在通常信号测试中，将频率调节设置为“自定义”（见图2），点击信号频率的频率框，跳出小键盘，可点击键盘数字输入0.05 Hz～1000000 Hz之间的任意频率（这时频率增减按钮不起作用）。

图2 自定义频率调节界面

2）在GB/T 3785.2—2023《电声学 声级计 第2部分：型式试验》和JJF 1681－2017《声级计型式评价大纲》中对1级和2级声级计的试验，自由场试验装置中声信号的频率，应以1/3 OCT间隔覆盖从试验的下限频率至2 kHz，以1/6 OCT间隔覆盖高于2 kHz至8 kHz；对1级声级计，声信号的频率还应以1/12 OCT间隔覆盖高于8 kHz至20 kHz（JJF 1681－2017只要求到12.5 kHz）。这时可以将频率调节设置为“1/3 OCT”，点击信号频率的频率框，可按照1/3 OCT为间隔选择频率，选择的是1/3 OCT标称频率（见图3）；对高于2 kHz至8 kHz则是将频率调节设置为“1/6 OCT”，对高于8 kHz至20 kHz则是将频率调节设置为“1/12 OCT”，点击信号频率的频率框，可按照1/6 OCT或1/12 OCT为间隔选择标称频率，见附表2。在JJG 188—2017《声级计检定规程》中，则只要求测试以1/3 OCT为间隔的标称频率。

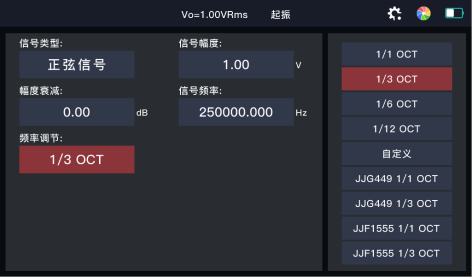

图3 1/3 OCT频率调节界面

3）在滤波器衰减特性测量时，对于倍频程滤波器，将频率调节置于JJG449 1/1 OCT或JJF1555 1/1 OCT，对1/3 倍频程滤波器，将频率调节设置于JJG449 1/3 OCT或JJF1555 1/3 OCT；通过点击“准确中心频率”的频率框，选择滤波器的准确中心频率（G^（0））；再通过点击归一化频率G^（x）框，依次切换需要测量的“准确”信号频率，如图4所示，最终输出频率显示在“信号频率”处。图4中显示的是准确中心频率G^（0）为1000.00 Hz，归一化频率G^（x）为772.570 Hz。

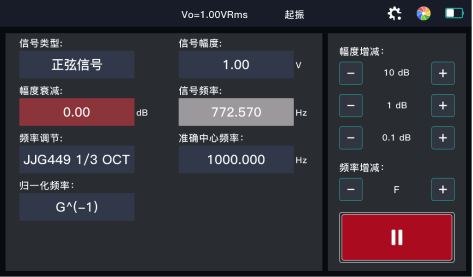

图4 JJG449 1/3 OCT频率调节界面

注1：G是倍频程频率比，G=10^1/3=1.99526，按此比值设计的滤波器称为以10为底的滤波器。G^1/b表示1/b倍频程，1/b称为带宽指示值，例如，对倍频程或三分之一倍频程滤波器分别为1/1或1/3。

注2：对于带通滤波器，频率与相应的准确中心频率之比称之为归一化频率Ω= f _x/ f_m=，f_m是滤波器中心频率，x是任一整数（正的、负的或零）。

注3：滤波器相对衰减的接受限，见附表3。

可见，AWA1652型信号发生器不仅功能多，性能指标好，用途广，而且使用方便，尤其对声级计和滤波器特性的测试更加适用，是用户不二的选择。

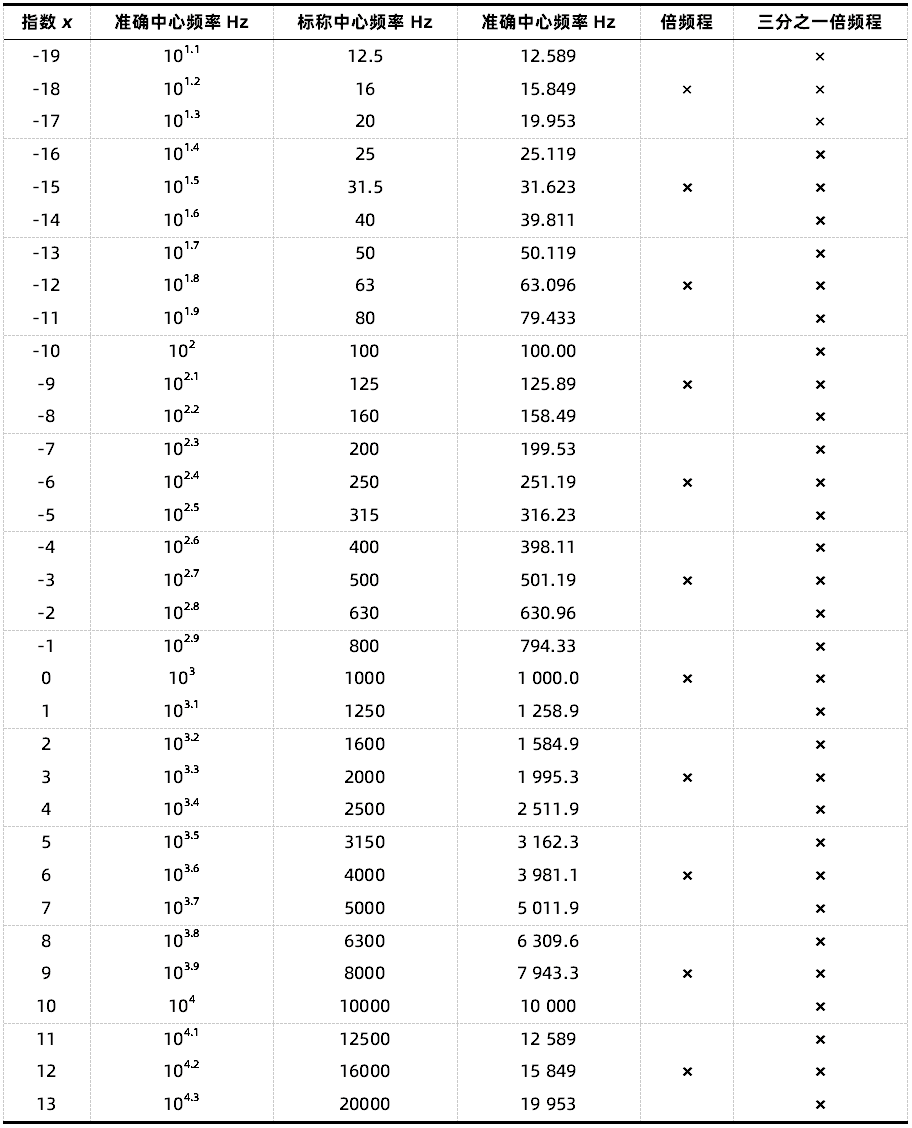

附表1  在声频范围内倍频程和三分之一倍频程滤波器的中心频率

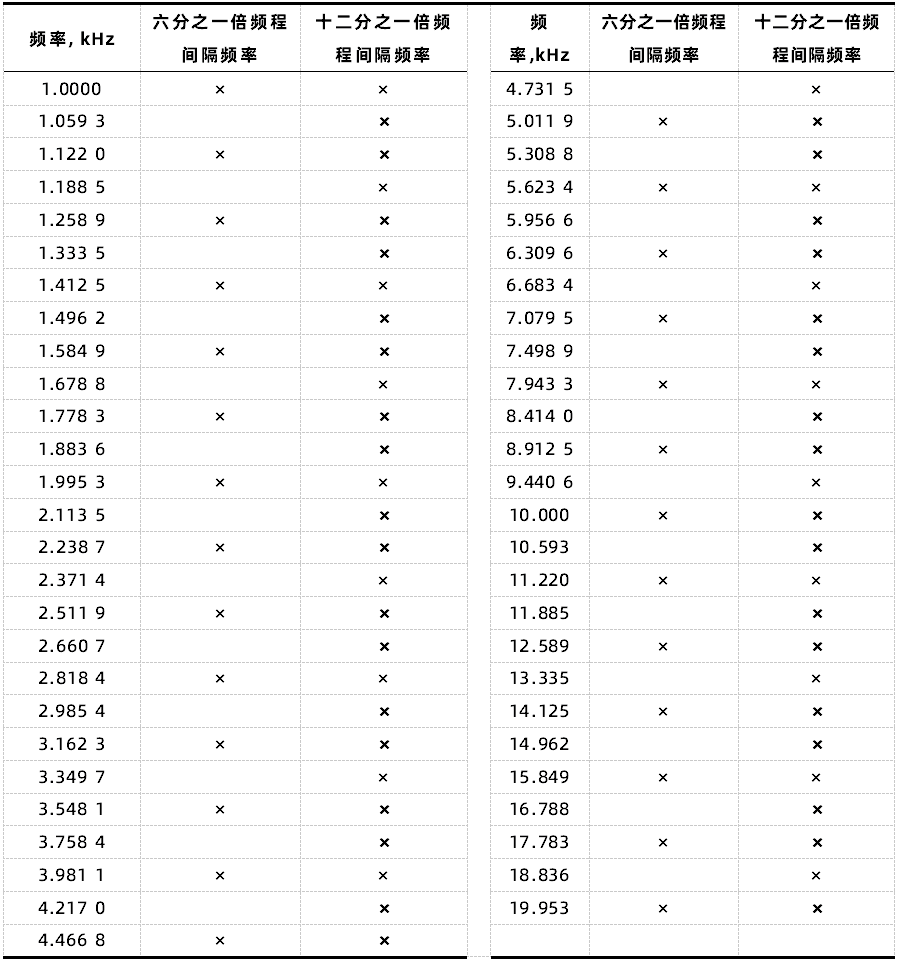

附表2  六分之一倍频程和十二分之一倍频程间隔的试验频率

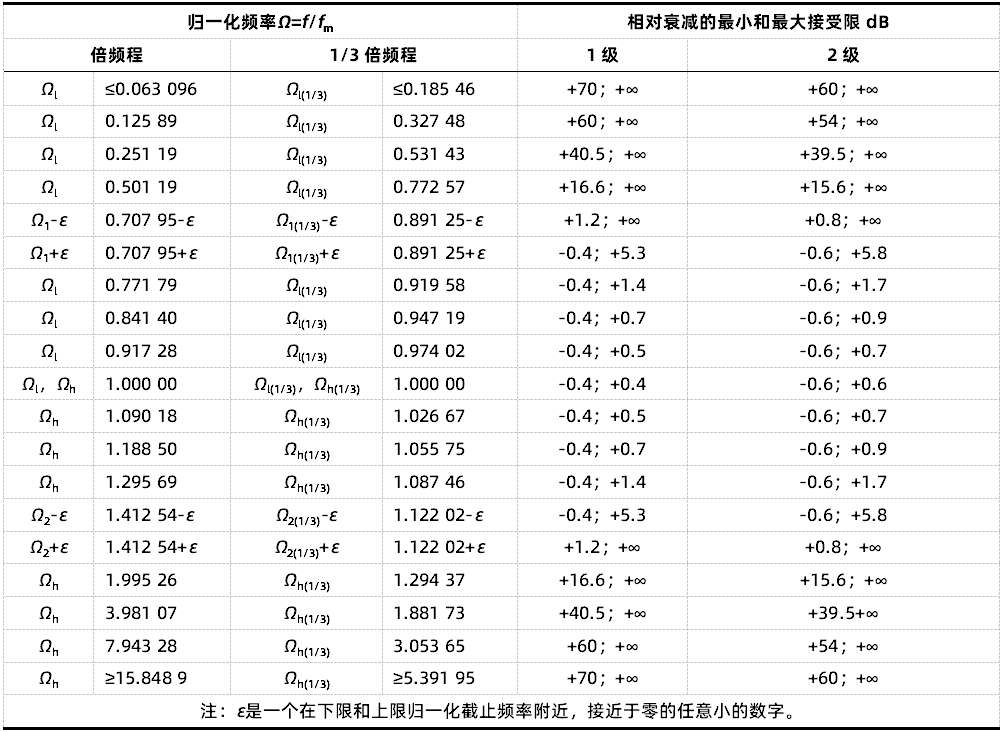

附表3  滤波器相对衰减的接受限
